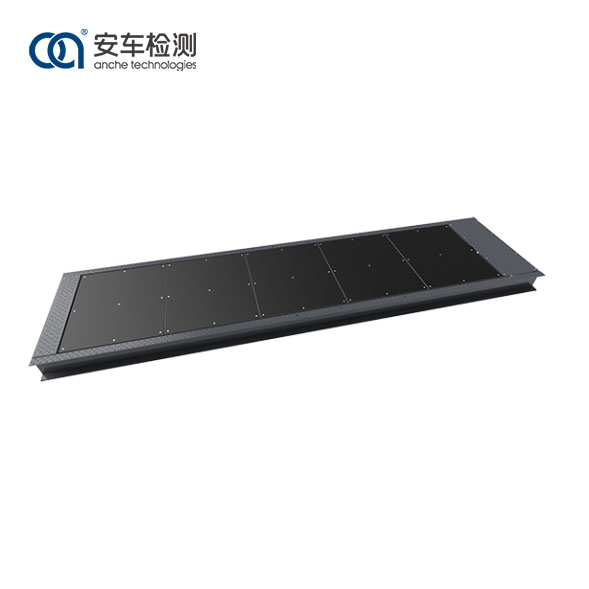

10 tonluq boşqab əyləc test cihazı aşağı şassi və ABS cihazı olan avtomobillərin əyləc performansını yoxlaya bilər və avtomobillərin əyləc xüsusiyyətlərini həqiqi yolda simulyasiya edə bilər. Sınaq prosesi zamanı avtomobilin irəli əyilməsi tam əks oluna bilər, bu da ölçmə nəticələrini yol testi şərtlərinə daha uyğun edir. Anche plitəsi əyləc test cihazı maksimum əyləc gücünü, dinamik və statik ox yükünü və hərəkətdə olan avtomobilin sol və sağ təkərləri arasında maksimum əyləc fərqini yoxlaya bilər.
Təkər yükünün ölçülməsi prinsipi:
Təkərlər daşıyıcı lövhəyə sıxılır və təkər yükü sensorun gərginlik körpüsünün elastik deformasiyasına səbəb olur. Gərginlik körpüsü balanssızlaşır və körpü balanssız bir gərginlik verir. Gərginlik deformasiya körpüsünün deformasiyası ilə xətti, körpünün deformasiyası isə onun qəbul etdiyi cazibə qüvvəsi ilə də xətti bağlıdır. İdarəetmə sistemi toplanmış elektrik siqnallarını təkər yükünü ölçmək üçün təkər yükü siqnallarına çevirir.
Avtomobil əyləc test cihazı üzərində işlədikdə və əyləclər güclə tətbiq edildikdə, təkərlər və lövhə arasındakı sürtünmə yükdaşıyan lövhənin əyləc qüvvəsi sensorunda gərginlik qüvvəsi yaratmasına səbəb olur. Sensor deformasiya körpüsü elastik deformasiyaya məruz qalır və gərginlik körpüsü balanssızlaşır, balanssız gərginlik verir. Bu gərginlik deformasiya körpüsünün deformasiyası ilə xətti, körpünün deformasiyası isə onun aldığı əyləc sürtünmə qüvvəsi ilə də xətti bağlıdır. İdarəetmə sistemi toplanmış elektrik siqnallarını əyləc gücünü ölçmək üçün bu xüsusiyyət əsasında əyləc qüvvəsi siqnallarına çevirir.
1. Möhkəm bir kvadrat polad boru və karbon polad boşqab quruluşundan qaynaqlanır, möhkəm quruluşa, yüksək gücə və gözəl görünüşə malikdir.
2. Test plitəsi yüksək yapışma əmsalı və uzun xidmət müddəti ilə xüsusi korund prosesini qəbul edir.
3. Ölçmə komponentləri dəqiq və dəqiq məlumat əldə edə bilən yüksək dəqiqlikli qüvvə və təkər yükü sensorlarından istifadə edir.
4. Siqnal qoşulma interfeysi sürətli və səmərəli quraşdırma və sabit və etibarlı məlumatları təmin edən aviasiya fiş dizaynını qəbul edir.
5. Əyləc test cihazı güclü uyğunluğa malikdir və müxtəlif avtomobil modelləri ilə uyğun ola bilər.
Anche boşqab əyləc test cihazı ciddi şəkildə Çin milli standartlarına uyğun olaraq hazırlanmış və istehsal edilmişdir GB/T28529 Platform əyləc test cihazı və JJG/1020 Platform əyləc test cihazı. Dizayn baxımından məntiqlidir, komponentləri ilə möhkəm və davamlıdır, ölçüdə dəqiqdir, əməliyyatda sadədir, funksiyaları hərtərəfli və ekranda aydındır. Ölçmə nəticələri və təlimat məlumatları LED ekranda göstərilə bilər.
Anche boşqab əyləc test cihazı müxtəlif sənaye və sahələr üçün uyğundur və avtomobil satış sonrası xidmət və diaqnostika üçün, həmçinin sınaq mərkəzlərində avtomobilin yoxlanılması üçün istifadə edilə bilər.
Model |
ACPB-10 |
Oxa icazə verilən yük kütləsi (kq) |
10.000 |
Təkər əyləc qüvvəsinin sınaq diapazonu (daN) |
0-5000 |
Ölçülə bilən təkər bazası diapazonu (m) |
1.6-6.3 |
Sürətin ölçülməsi (km) |
5-10 |
Göstərici xətası: təkər çəkisi |
±2% |
Göstərici xətası: əyləc qüvvəsi |
±3% |
Korund yapışma əmsalı |
0.85 |
Tək panel ölçüsü (L×W) mm |
800×1000 |
